產品適用范圍
適用于電梯內部作隨行懸掛自由懸掛長度不超過80米，及移動速度不超過4米/秒電纜，也可作為升降機及行 車用的卷筒電纜。
電纜結構
1. 導體:符合GB/T3956第5種導體要求
2. 絕緣:PVCD 型 聚氯乙烯絕緣混合物
3. 顏色識別:5芯及以下符合GB/T5023.1分色識別，5芯以上符合 GBIT 5023.1數字識別，可根據顧客需求定制。
4. 芯線結構:芯線以承載纜芯(填充)為中心絞合成纜，成纜后可以有鋁箔，PP帶或無紡布包覆。
5. 屏蔽：裸銅絲(可鍍層)編織屏蔽
6. 護套材料:PVCIST5專用聚氯乙烯混合物，黑色或灰色(RAL7001)
7. 應用標準:GB/T5023.6/EC60227-6，EN50214，企業標準
產品特性與符合性
優異的耐曲撓柔軟彎曲性；
良好的耐油性、耐寒性、耐潮性；
優異的耐磨性、承受較大的機械應力；
符合認證:ROHS合格
技術參數
1. 額定電壓：導體標稱截面1mm2及以下電纜，300/500V
2. 測試電壓：
額定電壓：300/500V，絕緣厚度S0.6mm;1500V；
成品測試：2000V
額定電壓：450/750V絕緣厚度>0.6mm:2300V；
成品測試：2500V
3. 彎曲半徑下限：電纜敷設安裝允許駕曲半徑應不小于電纜厚度的6倍。
4. 靜態曲撓實驗：符合 GB/T 5023.2的3.5規定
5. 溫度范圍：-30℃至+70℃
6. 阻燃測試：通過 GB/T 18380實驗

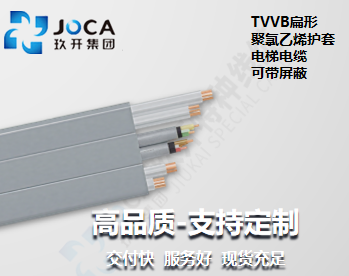

TVVB扁形聚氯乙烯護套電梯電纜
| 型號 | 規格 | 近似外徑 | 電纜近似重量（kg/km） |
| TW 型（梅花狀） | 2×0.5 | 7.9×6.4 | 374.28 |
| TW 型（梅花狀） | 3×0.5 | 7.9×4.3 | 471.11 |
| TW 型（梅花狀） | 3×0.5 | 7.9×4.3 | 471.11 |
| TW 型（梅花狀） | 4×0.5 | 7.29×7.92 | 639.05 |
| TW 型（梅花狀） | 4×0.5 | 7.29×7.92 | 639.05 |
| TW 型（梅花狀） | 5×0.5 | 7.9×9.14 | 730.47 |
| TW 型（梅花狀） | 5×0.5 | 7.9×9.14 | 730.47 |
| TW 型（梅花狀） | 6×0.5 | 7.9×14.3 | 858.01 |
| TW 型（梅花狀） | 2×0.75 | 10×9.98 | 591.51 |
| TW 型（梅花狀） | 3×0.75 | 8.5×4.3 | 632.15 |
| TW 型（梅花狀） | 3×0.75 | 8.5×4.3 | 632.15 |
| TW 型（梅花狀） | 4×0.75 | 7.8×12.0 | 781.52 |
| TW 型（梅花狀） | 4×0.75 | 7.8×12.0 | 781.52 |
| TW 型（梅花狀） | 5×0.75 | 8.5×15.8 | 912.12 |
| TW 型（梅花狀） | 5×0.75 | 8.5×15.8 | 912.12 |
| TW 型（梅花狀） | 6×0.75 | 8.5×19.7 | 1009.06 |
| TW 型（梅花狀） | 6×0.75 | 8.5×19.7 | 1009.06 |
| TW 型（梅花狀） | 2×1.0 | 10.4×18.0 | 663.96 |
| TW 型（梅花狀） | 3×1.0 | 10.4×3.60 | 891.14 |
| TW 型（梅花狀） | 3×1.0 | 10.4×3.60 | 891.14 |
| TW 型（梅花狀） | 4×1.0 | 9.68×8.84 | 1203.7 |
| TW 型（梅花狀） | 4×1.0 | 9.68×8.84 | 1203.7 |
| TW 型（梅花狀） | 5×1.0 | 10.4×14.60 | 1415.56 |
| TW 型（梅花狀） | 5×1.0 | 10.4×14.60 | 1415.56 |
| TW 型（梅花狀） | 6×1.0 | 10.4×23.4 | 1638.27 |
| TW 型（單芯直放） | 3×0.75 | 4.40×7.90 | 70.3 |
| TW 型（單芯直放） | 4×0.75 | 4.40×13.0 | 101.95 |
| TW 型（單芯直放） | 5×0.75 | 4.40×16.0 | 124.09 |
| TW 型（單芯直放） | 6×0.75 | 4.40×18.0 | 142.63 |
| TW 型（單芯直放） | 9×0.75 | 4.40×24.0 | 212.66 |
| TW 型（單芯直放） | 12×0.75 | 4.40×32.40 | 279.09 |
| TW 型（單芯直放） | 16×0.75 | 4.40×46.0 | 367.67 |
| TW 型（單芯直放） | 18×0.75 | 4.40×59.0 | 411.05 |
| TW 型（單芯直放） | 20×0.75 | 4.40×69.0 | 487.93 |
| TW 型（單芯直放） | 24×0.75 | 4.40×71.0 | 573.75 |
| TW 型（單芯直放） | 3×1.0 | 4.50×10.40 | 87.35 |
| TW 型（單芯直放） | 4×1.0 | 4.50×13.80 | 112.49 |
| TVVB 型（單芯直放） | 6×1.0 | 4.50×18.5 | 150.55 |
| TVVB 型（單芯直放） | 6×1.0 | 4.50×20.2 | 168.63 |
| TVVB 型（單芯直放） | 9×1.0 | 4.50×29.3 | 245.53 |
| TVVB 型（單芯直放） | 12×1.0 | 4.50×37.4 | 323.73 |
| TVVB 型（單芯直放） | 16×1.0 | 4.50×49.2 | 428.34 |
| TVVB 型（單芯直放） | 18×1.0 | 4.50×54.6 | 493.82 |
| TVVB 型（單芯直放） | 20×1.0 | 4.50×61.0 | 534.96 |
| TVVB 型（單芯直放） | 24×1.0 | 4.50×72.0 | 640.57 |
| TVVB 型（單芯直放） | 3×1.5 | 5.20×12.68 | 181.2 |
| TVVB 型（單芯直放） | 4×1.5 | 5.20×15.0 | 152.66 |
| TVVB 型（單芯直放） | 5×1.5 | 5.20×18.1 | 202.59 |
| TVVB 型（單芯直放） | 6×1.5 | 5.20×32.30 | 229.44 |
| TVVB 型（單芯直放） | 9×1.5 | 5.20×33.30 | 340.77 |
| TVVB 型（單芯直放） | 12×1.5 | 5.20×43.0 | 442.4 |
| TVVB 型（單芯直放） | 3×2.5 | 5.80×18.0 | 161.13 |
| TVVB 型（單芯直放） | 4×2.5 | 5.80×15.50 | 216.1 |
| TVVB 型（單芯直放） | 5×2.5 | 5.80×17.40 | 282.23 |
| TVVB 型（單芯直放） | 6×2.5 | 5.80×24.80 | 323.63 |
| TVVB 型（單芯直放） | 9×2.5 | 5.80×39.80 | 478.14 |
| TVVB 型（單芯直放） | 12×2.5 | 5.80×51.20 | 623.06 |
| TVVB 型（單芯直放） | 4×4.0 | 6.89×12.0 | 32.43 |
| TVVB 型（單芯直放） | 5×4.0 | 7.30×23.0 | 39.77 |
| TVVB 型（單芯直放） | 6×4.0 | 7.30×37.20 | 82.47 |
| TVVB 型（單芯直放） | 4×10 | 9.20×91.0 | 507.55 |
| TVVB 型（單芯直放） | 5×10 | 9.20×110.70 | 693.3 |
| TVVB 型（單芯直放） | 4×16 | 10.50×55.10 | 1161.96 |
| TVVB 型（單芯直放） | 5×16 | 10.50×44.160 | 1216.89 |
| TVVB 型（單芯直放） | 4×25 | 12.30×40.0 | 1330.6 |
| TVVB 型（單芯直放） | 5×25 | 12.30×52.10 | 1713.48 |
