電纜特性和符合性
1. 特 性：超細導體,柔軟小的彎曲角度;良好的耐油性能;符合歐盟協調標準;較強的抗外界電磁干擾的能力
2. 符合認證：RoHS CE
電纜應用范圍
干擾的能力適用于屏蔽PVC 控制電纜用于工業自動化，機電成套設備， 機床等機械設備，物流傳輸系統，生產線等控制系統中 電氣連接，特別適合用于工業環境中，干燥或者潮濕的 室內固定安裝，也可用于非連續往復運動無強制牽引的 移動安裝。該線纜如果要在室外露天安裝，必須做好防 紫外線防護。
電纜結構
1. 導 體：絞合裸銅或者鍍錫銅符合VDE 0281 Part 5, HD21.5S3 IEC 60227-5
2. 絕 緣：PVC/TI2 聚氯乙烯符合DIN VDE 0281.
3. 顏色識別：芯線顏色符合VDE 0293
4. 屏 蔽：銅絲編織屏蔽
5. 護套材料：PVC/TM5聚氯乙烯
6. 應用標準：IEC227-7,HD21.13
技術參數：
1. 額定電壓：300/500V
2. 測試電壓：絕緣厚度≤0.6:1500V, 絕緣厚度>0.6:2000V符合DIN VDE 0281第2部分HD21.2
3. 最小彎曲半徑
固定敷設：6×D (電纜外徑) 移動安裝：12×D (電纜外徑)
4. 溫度范圍
固定敷設：-20至+70℃ 移動安裝：-5至+70℃

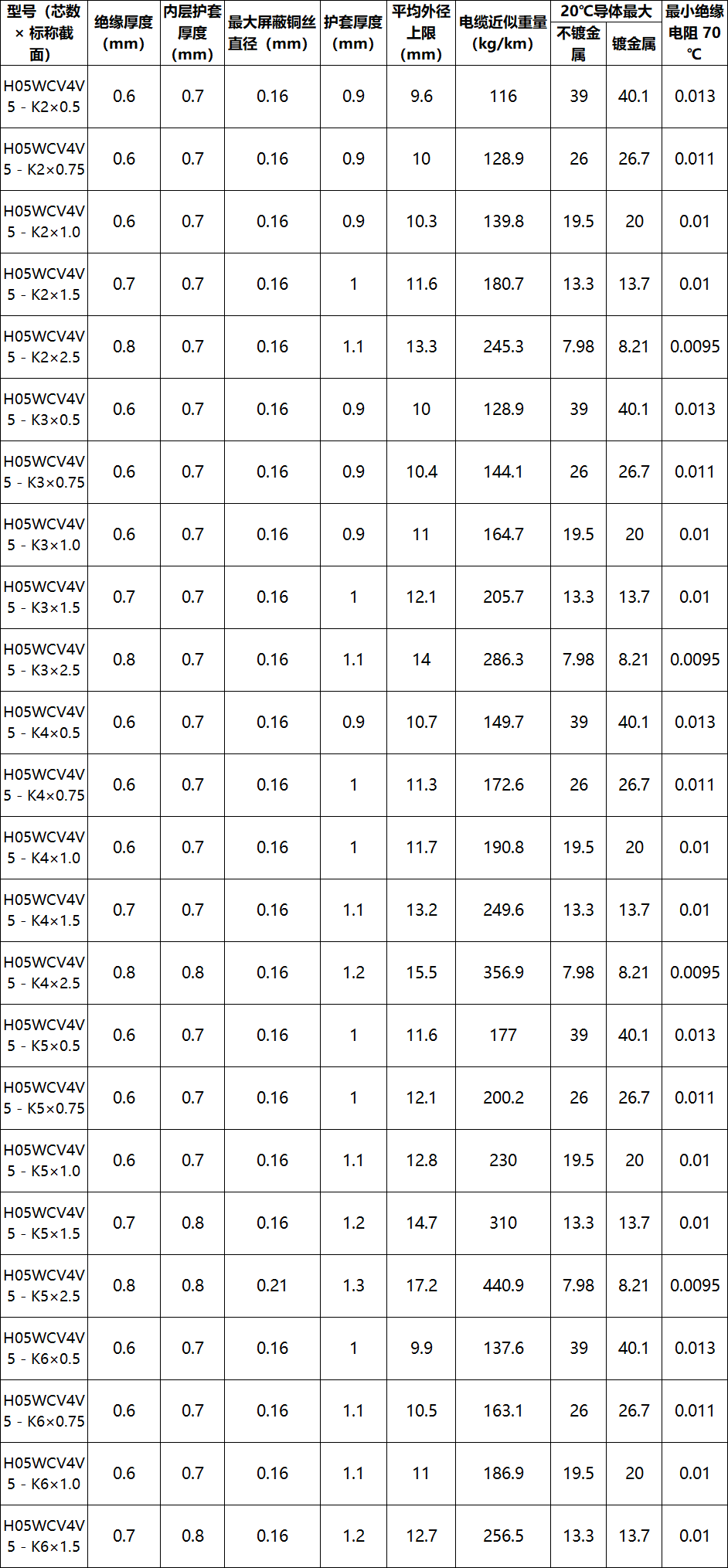

| 型號（芯數 × 標稱截面（mm2）） | 絕緣厚度 | 內護套厚度 | 最外層鍍錫直徑 | 護套厚度 | 平均外徑上限 | 電纜近似重量（kg/km） | 20℃時最大直流電阻（Ω/km） - 不銹鋼金屬 | 20℃時最大直流電阻（Ω/km） - 鍍金屬 | 最小絕緣電阻 70℃（MΩ?km） |
| H05VVC4V5-K×0.75 | 0.6 | 0.7 | 0.16 | 0.9 | 9.6 | 116 | 39 | 40.1 | 0.013 |
| H05VVC4V5-K×1.0 | 0.6 | 0.7 | 0.16 | 0.9 | 10.3 | 128.9 | 26 | 26.7 | 0.011 |
| H05VVC4V5-K×1.5 | 0.7 | 0.7 | 0.16 | 1 | 11.6 | 180.7 | 19.5 | 20 | 0.01 |
| H05VVC4V5-K×2.5 | 0.8 | 0.7 | 0.16 | 1.1 | 13.3 | 245.3 | 13.3 | 13.7 | 0.01 |
| H05VVC4V5-K3×0.75 | 0.6 | 0.7 | 0.16 | 0.9 | 10 | 128.9 | 39 | 40.1 | 0.013 |
| H05VVC4V5-K3×1.0 | 0.6 | 0.7 | 0.16 | 0.9 | 10.4 | 144.1 | 26 | 26.7 | 0.011 |
| H05VVC4V5-K3×1.5 | 0.7 | 0.7 | 0.16 | 1 | 11 | 164.7 | 19.5 | 20 | 0.01 |
| H05VVC4V5-K3×2.5 | 0.8 | 0.7 | 0.16 | 1.1 | 12.1 | 205.7 | 13.3 | 13.7 | 0.01 |
| H05VVC4V5-K4×0.75 | 0.6 | 0.7 | 0.16 | 0.9 | 10.7 | 149.7 | 39 | 40.1 | 0.013 |
| H05VVC4V5-K4×1.0 | 0.6 | 0.7 | 0.16 | 1 | 11.3 | 172.6 | 26 | 26.7 | 0.011 |
| H05VVC4V5-K4×1.5 | 0.7 | 0.7 | 0.16 | 1.1 | 12.1 | 200.2 | 19.5 | 20 | 0.01 |
| H05VVC4V5-K4×2.5 | 0.8 | 0.8 | 0.16 | 1.2 | 14 | 286.3 | 13.3 | 13.7 | 0.01 |
| H05VVC4V5-K5×0.75 | 0.6 | 0.7 | 0.16 | 1 | 11.6 | 176.9 | 39 | 40.1 | 0.013 |
| H05VVC4V5-K5×1.0 | 0.6 | 0.7 | 0.16 | 1.1 | 12.8 | 230 | 19.5 | 20 | 0.01 |
| H05VVC4V5-K5×1.5 | 0.7 | 0.8 | 0.16 | 1.2 | 14.7 | 310 | 13.3 | 13.7 | 0.01 |
| H05VVC4V5-K5×2.5 | 0.8 | 0.8 | 0.16 | 1.3 | 17.2 | 440.9 | 7.98 | 8.21 | 0.0095 |
| H05VVC4V5-K6×0.75 | 0.6 | 0.7 | 0.16 | 1.1 | 10.5 | 163.1 | 26 | 26.7 | 0.011 |
| H05VVC4V5-K6×1.0 | 0.6 | 0.7 | 0.16 | 1.1 | 11 | 186.9 | 19.5 | 20 | 0.01 |
| H05VVC4V5-K6×1.5 | 0.7 | 0.8 | 0.16 | 1.2 | 12.7 | 256.5 | 13.3 | 13.7 | 0.01 |
| H05VVC4V5-K6×2.5 | 0.8 | 0.8 | 0.21 | 1.3 | 15.2 | 383 | 7.98 | 8.21 | 0.0095 |
| H05VVC4V5-K7×0.75 | 0.6 | 0.7 | 0.16 | 1.1 | 10.8 | 163.3 | 39 | 40.1 | 0.013 |
| H05VVC4V5-K7×1.0 | 0.6 | 0.8 | 0.16 | 1.2 | 11.5 | 194.6 | 26 | 26.7 | 0.011 |
| H05VVC4V5-K7×1.5 | 0.7 | 0.8 | 0.21 | 1.3 | 12.2 | 277.1 | 19.5 | 20 | 0.01 |
| H05VVC4V5-K7×2.5 | 0.8 | 0.8 | 0.21 | 1.5 | 14.1 | 311.8 | 13.3 | 13.7 | 0.01 |
| H05VVC4V5-K12×0.75 | 0.6 | 0.8 | 0.21 | 1.3 | 13.3 | 294.1 | 39 | 40.1 | 0.013 |
| H05VVC4V5-K12×1.0 | 0.6 | 0.8 | 0.21 | 1.4 | 13.9 | 343.3 | 26 | 26.7 | 0.011 |
| H05VVC4V5-K12×1.5 | 0.7 | 0.8 | 0.21 | 1.5 | 14.7 | 461.6 | 19.5 | 20 | 0.01 |
| H05VVC4V5-K12×2.5 | 0.8 | 0.8 | 0.21 | 1.7 | 16.7 | 688.2 | 13.3 | 13.7 | 0.01 |
| H05VVC4V5-K18×0.75 | 0.6 | 0.8 | 0.21 | 1.3 | 15.1 | 408.9 | 39 | 40.1 | 0.013 |
| H05VVC4V5-K18×1.0 | 0.6 | 0.8 | 0.21 | 1.5 | 15.9 | 469.5 | 26 | 26.7 | 0.011 |
| H05VVC4V5-K18×1.5 | 0.7 | 0.8 | 0.21 | 1.7 | 16.9 | 652.1 | 19.5 | 20 | 0.01 |
