“玖開扁平”電梯電纜

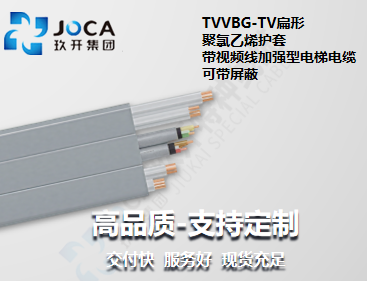

TVVBG-TV扁形聚氯乙烯護套帶視頻線加強型電梯電纜（可帶屏蔽）

產品介紹

TVVBG-TV 加強型電梯電纜采用扁形結構設計，配合加強型抗拉纖維，提升機械強度與抗疲勞性能。集成獨立視頻線芯，阻抗匹配穩定，支持高清信號傳輸。適用于電梯內部作隨行懸掛自由懸掛長度不超過80米，及移動速度不超10米/秒有監控、串行通訊要求的電纜，帶有屏蔽的電纜特別具有抗電磁干擾能力。



電纜結構

1. 導體：符合 GB/T 3956 第5種導體要求，符合DIN VDE 0295 和 IEC 228 標準的絞合線。

2. 絕緣：PVC/D 型 聚氯乙烯絕緣

3. 顏色識別：5 芯及以下符合 GB/T 5023.1分色識別，5芯以上符合 GB/T 5023.1數字識別

4. 屏蔽：裸銅絲(可鍍層)編織屏蔽

5. 加強芯：鋼絲繩，符合 YB/T 5196

6. 視頻線：裸銅或銅包鋼導體，低干擾75Ω同軸視頻線

7. 護套材料：PVC/ST5專用聚氯乙烯，黑色或者灰色(RAL7001)

8. 應用標準：GB/T 5023,6/IEC 60227-6，EN 50214，企業標準



技術參數：

1. 額定電壓：導體標稱截面1mm2及以下電纜，300/500V

2. 測試電壓：

額定電壓 300/500V，絕緣厚度S0.6mm;1500V；

成品測試：2000V

額定電壓 450/750V絕緣厚度>0.6mm：2300V；

成品測試：2500V

3. 最小彎曲半徑：電纜敷設安裝允許駕曲半徑應不小于電纜厚度的6倍。

4. 靜態曲撓實驗;符合 GB/T 5023.2的3.5規定

5. 溫度范圍：-30℃至+70℃

6. 阻燃測試：通過 GB/T 18380實驗

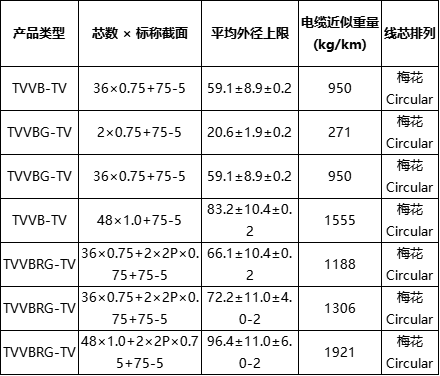

產品類型芯數 × 標稱截面平均外徑上限電纜近似重量 (kg/km)線芯排列
TVVB-TV36×0.75+75-559.1±8.9±0.2950梅花 Circular
TVVBG-TV2×0.75+75-520.6±1.9±0.2271梅花 Circular
TVVBG-TV36×0.75+75-559.1±8.9±0.2950梅花 Circular
TVVB-TV48×1.0+75-583.2±10.4±0.21555梅花 Circular
TVVBRG-TV36×0.75+2×2P×0.75+75-566.1±10.4±0.21188梅花 Circular
TVVBRG-TV36×0.75+2×2P×0.75+75-572.2±11.0±4.0-21306梅花 Circular
TVVBRG-TV48×1.0+2×2P×0.75+75-596.4±11.0±6.0-21921梅花 Circular
