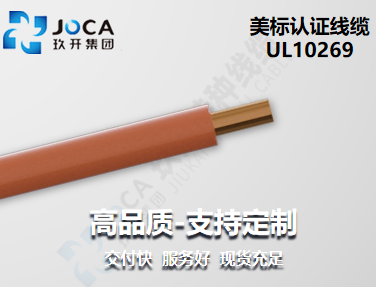

UL10269電子線是滿足嚴苛電氣標準的內部布線優選。額定電壓1000VAC(1250VDC ),有80℃、90℃、105℃三種耐溫等級 ,通過UL VW-1垂直耐燃測試,具耐油、抗酸堿、防潮特性。適用于電器、儀表、電子設備內部布線,在光伏儲能、工業機械、家電領域廣泛應用。
電纜結構
1. 導體:實芯或絞合30-3/0AWG鍍錫銅或裸銅
2. 絕緣:聚氯乙烯絕緣 符合ROHS 標準
3. 芯線顏色:任意顏色
技術參數:
1. 額定電壓:1000V
2. 測試電壓:5000V
3. 額定溫度:80℃ 90℃ 105℃
4. 燃燒測試;通過 UL VW-1、CSA FT1阻燃測試
型號 | 規格 | 近似外徑 (mm) | 電纜近似重量 (kg/km) |
UL10269 | 3/0AWG | 17.35 | 944.01 |
UL10269 | 2/0AWG | 16 | 766.91 |
UL10269 | 1/0AWG | 14.53 | 622 |
UL10269 | 1AWG | 13.55 | 511.04 |
UL10269 | 2AWG | 11.42 | 387.16 |
UL10269 | 3AWG | 10.45 | 316.19 |
UL10269 | 4AWG | 9.65 | 258.31 |
UL10269 | 5AWG | 8.92 | 212.75 |
UL10269 | 6AWG | 8.27 | 175.67 |
UL10269 | 7AWG | 6.89 | 129.48 |
UL10269 | 8AWG | 6.43 | 107.83 |
UL10269 | 9AWG | 5.28 | 79.03 |
UL10269 | 10AWG | 4.77 | 64.16 |
UL10269 | 11AWG | 4.2 | 50.57 |
UL10269 | 12AWG | 3.9 | 41.44 |
UL10269 | 13AWG | 3.66 | 34.75 |
UL10269 | 14AWG | 3.43 | 29 |
UL10269 | 15AWG | 3.22 | 24.21 |
UL10269 | 16AWG | 3.03 | 20.41 |
UL10269 | 17AWG | 2.86 | 17.03 |
UL10269 | 18AWG | 2.72 | 14.7 |
UL10269 | 19AWG | 2.6 | 12.79 |
UL10269 | 20AWG | 2.48 | 11.07 |
UL10269 | 21AWG | 2.36 | 9.54 |
UL10269 | 22AWG | 2.3 | 8.75 |
UL10269 | 23AWG | 2.2 | 7.67 |
UL10269 | 24AWG | 2.15 | 7.1 |
UL10269 | 25AWG | 2.05 | 6.22 |
UL10269 | 26AWG | 2.02 | 5.91 |
UL10269 | 28AWG | 1.9 | 4.9 |
UL10269 | 30AWG | 1.84 | 4.46 |
