PRODUCT CENTER
H05VVD3H6-F （0.75mm2-1mm2 3-24 芯，25-60 芯）
H05VVD3H6-F Application Scope:Suitable for traveling inside the elevator free-hanging suspended over 80 meters in length, and moving speed no more than 4 m / s , cable can also be used as a travel lift and cable reel cableH05VVD3H6-F Structure:Conductor: stranded bare copper or tinned copper comply with VDE 0295 CLASS 5 & CLASS 6, IEC 228Insulation: PVC / TI2 PVC comply with DIN VDE 0281.Color ID: in line with standard HD 308Reinforcement:Galvanized steel wireSheath material: PVC / TM2 PVCApplication Standard:HD21, VDE 0281, EN 50214-2006H05VVD3H6-F Characteristics and Compliance:Features: excellent resistance to ?ex;good oil resistance, cold resistance, moisture resistance excellent wear resistance, withstand greater mechanical stressConformity Approval: ROHS CEH05VVD3H6-F Technical Parameters:Rated Voltage: 300/500V Test Voltage: insulation thickness ≤ 0.6: 1500V,Final test: 2000VMin. Bending RadiusCable laying installation allows bending radius should be not less than 6 times the cable small side.Temperature Range: -15 To +70 ℃?ame test: VDE0472 804 part by Class B Experimental and IEC332-1
H05V2V2-F，H05V2V2H2-F
H05V2V2-F，H05V2V2H2-F Application Scope:Available for external & internal wiring of electrical instrument, power device & automatic device without forcible traction. Without direction, at times for movable wiring.H05V2V2-F，H05V2V2H2-F Structure:Conductor: Stranded bare copper or tinned copper in accordance with VDE 0281 Part 5, HD21.5S3 IEC 227-5Insulation: PVC/TM2PVC in accordance with DIN VDE 0281.Color ID: In accordance with HD 402 StandardJacket Material: PVC/TM2 PVCApplication Standard:HD21.5, VDE 0281, CEI 20-20/5, CEI 20-35 (EN60332-1), CEI 20-52,CE(Low voltage)73/23/EEC & 93/68/EECH05V2V2-F，H05V2V2H2-F Features & Conformity:Features: Super ?ne conductor, ?exible for small bending angle Durable for certain external mechanical forcesIn accordance with EU coordination standardConformity Approval: RoHS CEH05V2V2-F，H05V2V2H2-F Technical Parameters:Rated Voltage：300/500VTest Voltage：2000V HD21.2 In accordance with DIN VDE 0281 Part 2 HD21.2Min. Bending RadiusFixed Installation：5×D（Cable OD）Movable Installation：8×D（Cable OD）Temperature RangeFixed Installation：-20 To +90℃Movable Installation：-5 To +90℃
H03VV-F，H03VVH2-F
H03VV-F，H03VVH2-F Application Scope:Available for external & internal wiring of electrical instrument, power device & automatic device without forcible traction. Without direction, at times for movable wiring.H03VV-F，H03VVH2-F Structure:Conductor: Stranded bare copper or tinned copper in accordance with VDE 0281 Part 5, HD21.5S3 IEC 227-5Insulation: PVC/TM2PVC in accordance with DIN VDE 0281.Color ID: In accordance with HD 402 StandardJacket Material: PVC/TM2 PVCApplication Standard:HD21.5, VDE 0281, CEI 20-20/5, CEI 20-35 (EN60332-1), CEI 20-52,CE(Low voltage)73/23/EEC & 93/68/EECH03VV-F，H03VVH2-F Features & Conformity:Features: Super ?ne conductor, ?exible for small bending angle Durable for certain external mechanical forcesIn accordance with EU coordination standardConformity Approval: RoHS CEH03VV-F，H03VVH2-F Technical Parameters:Rated Voltage：300/300VTest Voltage：2000V HD21.2 In accordance with DIN VDE 0281 Part 2 HD21.2Min. Bending RadiusFixed Installation：5×D（Cable OD）Movable Installation：8×D（Cable OD）Temperature RangeFixed Installation：-20 To +70℃Movable Installation：-5 To +70℃
EN/IEC 電動汽車交流充電電纜
應用范圍電動車輛供電，并在需要時為電動車輛提供通信。充電電纜適用于 EN61851-1的充電模式 1-3。本產品額定電壓為 300/500V的電纜僅允許用于 EN61851-1的充電模式 1.電纜結構1.導體：精細無氧銅絲，符合GB/T3956-2008中5類或6類軟銅導線2.絕緣：符合 IEC/EN 要求的 EVI-1 或 EVI-23.顏色識別：符合 EN50525-1：2011 中所述的彩色絕緣識別4.絞合：各組件絞合在一起5.屏蔽：銅絲屏蔽(可選)6.護套：符合 IEC/EN 要求的 EVM-1 或 EVM-27.常規顏色：黑色(可選)特性符合 EN50620:2017與IEC62893-3 要求耐候性/抗紫外線性，符合 EN50620 AnnexF阻燃，符合 EN60332-1-2:2004/A1:2015耐酸堿，符合 EN50620 Annex D耐礦物油，符合 EN60811-404耐撕裂，符合 EN50396:2005符合 RoHS 2.0技術參數：1.額定電壓：300/500V、450/750V2.測試電壓：500V/15min、3500V/15min3.彎曲半徑：6D4.儲存溫度：45°C5.導體最高工作溫度：90°C6.最小安裝環境溫度：-35°C
國標與 DEKRA 電動 汽車直流充電電纜
應用范圍適用于電動汽車充電設備及充電接口或具有對充電飽和、安全預警等方面的控制信號傳輸功能的車輛充放電預警控制系統。 電纜結構1. 導體:精細無氧銅絲，符合GB/T3956-2008中5類或6類軟銅導線2. 絕緣:熱塑性彈性體(TPE)3. 顏色識別:優先采用 GB/T33594 芯線色譜，也可根據客戶需求定制4. 絞合:各組件絞合在一起5. 屏蔽:銅絲屏蔽(可選)6. 常規顏色:黑色(可選) 特性耐候性/抗紫外線性、耐刮磨、耐酸堿、阻燃、耐油、耐水解符合 GB/T33594 與 REKRA K175 要求符合 RoHS 2.0 技術參數：1. 額定電壓:直流 1.0kV 及以下2. 測試電壓:動力線:8.4kV/15min信號或控制線:3.6kV/15min3. 彎曲半徑:6D4. 儲存溫度:45°C5. 導體最高工作溫度:90°C6. 最小安裝環境溫度:-25°C型號規格絕緣材料護套材料參考電流 A成品近似外徑 mmEV(DC)-(R)S90S902×16+1×16+2×4+2P（2×0.75）+（7×0.75）PTPETPE6329.5EV(DC)-(R)S90S902×25+1×25+2×4+2P（2×0.75）+（7×0.75）PTPETPE10032.5EV(DC)-(R)S90S902×35+1×35+2×4+2P（2×0.75）+（7×0.75）PTPETPE12534.1EV(DC)-(R)S90S902×50+1×25+2×4+2P（2×0.75）+（7×0.75）PTPETPE15036.5EV(DC)-(R)S90S902×70+1×25+2×4+2P（2×0.75）+（7×0.75）PTPETPE20037.5EV(DC)-(R)S90S902×80+1×25+2×4+2P（2×0.75）+（7×0.75）PTPETPE25039.5EV(DC)-(R)S90S902×95+1×25+2×4+2P（2×0.75）+（7×0.75）PTPETPE30042.5
國標與 DEKRA 電動
應用范圍適用于電動汽車充電設備及充電接口或具有對充電飽和、安全預警等方面的控制信號傳輸功能的車輛充放電預警控制系統。電纜結構1.導體:精細無氧銅絲，符合GB/T3956-2008中5類或6類軟銅導線2.絕緣:熱塑性彈性體(TPE)3.顏色識別:優先采用 GB/T33594 芯線色譜，也可根據客戶需求定制4.絞合:各組件絞合在一起5.屏蔽:銅絲屏蔽(可選)6.護套:熱塑性彈性體(TPE)7.常規顏色:黑色(可選)特性耐候性/抗紫外線性、耐刮磨、耐酸堿、阻燃、耐油、耐水解符合 GB/T33594 與 REKRA K175 要求符合 RoHS 2.0技術參數：1.額定電壓:交流 450/750V 及以下直流 1.0kV及以下 測試電壓2.測試電壓:3.5kV/15min3.彎曲半徑 :6D4.儲存溫度 :45°C5.導體最高工作溫度:90°C6.最小安裝環境溫度:-25°C型號規格絕緣材料護套材料參考電流 A成品外徑 mmEV(AC)-(R) S90S903×2.5+1×0.75TPETPE1613EV(AC)-(R) S90S903×6.0+1×0.75TPETPE3216EV(AC)-(R) S90S903×2.5+2×0.75TPETPE1613EV(AC)-(R) S90S903×6.0+2×0.75TPETPE3216EV(AC)-(R) S90S905×2.5+1×0.75TPETPE1615EV(AC)-(R) S90S905×6.0+1×0.75TPETPE3220EV(AC)-(R) S90S905×2.5+2×0.75TPETPE1615EV(AC)-(R) S90S905×6.0+2×0.75TPETPE3220

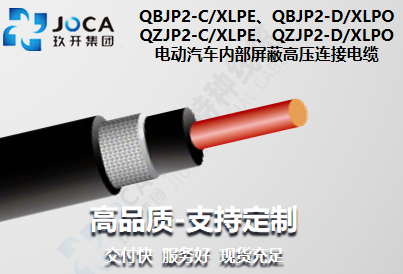

電動汽車內部屏蔽高壓連接電纜
應用范圍適用于電動汽車車內電池高壓系統 電纜結構1. 導體：精細無氧銅絲，符合TR 型電工圓鋼線或TXR 型鍍錫圓鋼線2. 絕緣：交聯聚乙烯(XLPE)或交聯聚烯烴(XLPO)3. 顏色識別：彩色(可選)4. 屏蔽：鋁箔麥拉+銅網雙層屏蔽5. 護套：交聯聚乙烯(XLPE)或交聯聚烯烴(XLPO)6. 常規顏色：彩色（可選） 特性1. 符合 QC/T 1037 和 IS0 67222. 耐油 IS0 67223. 抗撕裂 >15N/mm4. 短期老化 240h lS0 67225. 長期老化 3000h lS0 67226. 耐酸堿 168h 變化率≤ 30%7. 符合環保 RoHS 2.0 技術參數：1. 額定電壓 :AC 600/DC 900、AC 1000/DC 15002. 測試電壓 :AC 600/DC 900：5.0kV/5min AC 1000/DC1500：5.0kV/5min,升高至 8kV 不擊穿3. 彎曲半徑 :4D4. 儲存溫度 :40°C5. 導體最高工作溫度：125°C/150°C6. 最小安裝環境溫度：-25°C型號規格 \(mm2\)20℃銅絲導體最大直流電阻 \(mΩ/m\)參考電流 A成品近似外徑 mmQBJP2 - C/XLPE、QBJP2 - D/XLPO1.512.7154.42.57.6254.844.71435.963.14556.8101.82798.3161.161059.6250.74313811.4350.52716912.8500.36821114.9700.25926917.4型號規格 \(mm2\)20℃銅絲導體最大直流電阻 \(mΩ/m\)參考電流 A成品近似外徑 mmQZJP2 - C/XLPE、QZJP2 - D/XLPO101.82799.3161.1610511.2250.74313812.5350.52716913.8500.36821116.3700.25926918.3950.196328211200.15339122.3

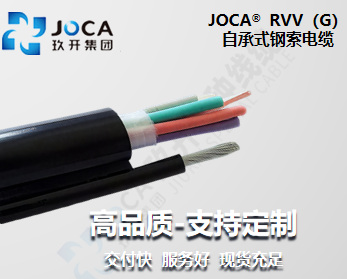

RVV（G）自承式鋼索電纜
應用范圍作為行車電動葫蘆控制、接觸器、手柄按鈕連接和控制電纜,適用于干燥或潮濕的室內各種電氣安裝.鑒于其特殊的柔性設計,它還適用于無應力緩釋可強制引導的左右非連續性運動下的安裝或固定敷設.(不作為電梯電纜上下升降使用) 電纜結構1. 導體：多股精絞無氧銅絲 符合 VDE0295 CLASS 52. 絕緣：特制PVC3. 芯線顏色：多彩顏色數字表示,參照 JISC3306;黑色數字白色號碼編碼,符合IEC2274. 內襯層：特殊無紡布包裹緩沖5. 加強抗拉：一根或兩根無扭力自承鋼絲，承載運行張力6. 護套材料：特殊混合PVC7. 護套顏色：黑色 特性強抗拉性強抗撕裂強度良好的耐油性，耐磨性，耐寒性，耐候性 技術參數：1. 額定電壓：≤1,5mm2：300/500V； >1,5mm2：450/750Y2. 測試電壓：≤1,5mm2：2500V； >1,5mm2;3000V3. 溫度范圍：靜態;-30℃至+70℃；撓曲:-10℃至+70℃4. 最小彎曲半徑：靜態：15xD(電纜外徑)；撓曲：20xD(電纜外徑)
RVV-NBR 卷筒電纜
應用范圍廣泛應用于建筑施工垂直升降機、港口門座起重機、集裝箱起重機、裝船機、卸船機、大型龍門式起重機、塔式起重機等重型機械設備的連接和控制電纜，適用于干燥或潮濕的室內或室外的各種電氣安裝電纜結構1.導體：多股精絞無氧銅絲符合VDE0295 CLASS 5或6類標準2.絕緣：特殊混合 PVC 柔軟絕緣3.芯線顏色：彩色芯線4.內襯層：特殊無紡布包裹緩沖5.加強抗拉：多股黃麻繩填充(可選)6.護套：特殊混合耐候性 PVC 護套7.護套顏色：黑色(RAL9005)特性柔性，可彎曲性抗拉,抗撕裂，性能穩定良好的耐油性，耐磨性，耐寒性，耐候性技術參數：1.額定電壓：Uo/U 450/750V2.測試電壓：2500V3.溫度范圍：固定;-30℃至+70℃； 撓曲：-10℃至±70℃4.彎曲半徑：固定：8xD(電纜外徑)； 撓曲：10xD(電纜外徑)5.阻燃標準：符合IEC60332-1成2

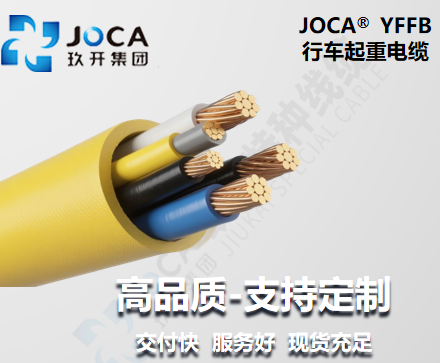

YFFB 行車起重電纜
應用范圍應用于有軌行車、臺車、傳輸機械、起重天車和各種探傷設備，也可作自承式井道或傾斜式貨架的安裝，動力傳輸及控制、照明、通訊線路的使用電纜結構1.導體：多股精絞無氧銅絲，符合VDE 0295 CLASS 5或者6類標準2.絕緣：特殊混合PVC柔軟絕緣3.芯線顏色：符合227IEC+EN502144.芯線結構：一字排列或梅花排列5.加強抗拉：鍍鋅軟鋼絲（自由懸掛超過80米時）或纖維芳綸紗6.護套：特殊混合彈性PVC護套7.護套顏色：黑色（RAL9005）或灰色（RAL7001）特性抗拉，抗撕裂，性能穩定良好的耐油性、耐磨性、耐寒性、耐候性一字排列時：自用使用長度不大于35m運動速度不大于1.6/S梅花排列時：自由使用長度不大于80m運動速度不大于4-10m/s技術參數：額定電壓：UO/U 450/750V測試電壓：2500V溫度范圍：固定：-30℃至+70℃； 撓曲：-10℃至+70℃彎曲半徑：固定：8XD（電纜最小邊）； 撓曲：10XD（電纜最小邊）阻燃標準：符合IEC60332-1
